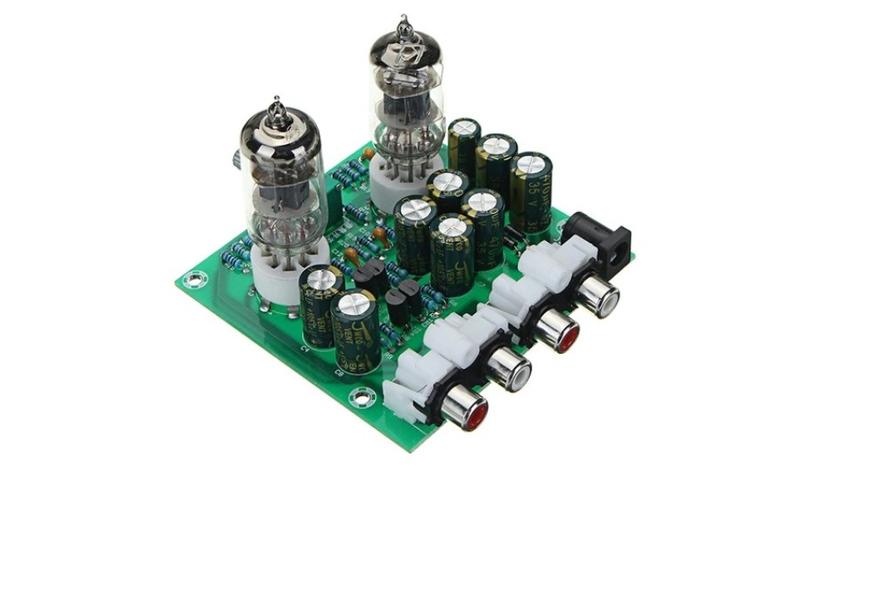

Ламповый предварительный усилитель на паре 6J1: отличный аудиогаджет для гика

Небольшой обзор на интересный комплект лампового предварительного усилителя для домашней аудиосистемы. Это самый-самый дешевый вариант с Алиэкспресс. Бывает в нескольких вариациях, собранный и в виде комплекта для пайки, а также с измененной схемотехникой. В том числе попадают комплекты на базе ламп 6J1, 6J2, 6J5 и так далее, видимо, что достали из загашника.

Есть смысл брать уже собранный, так как возни со сборкой будет прилично. А еще смотрите отзывы и лучше брать с отправкой из Москвы (из России), так как в этом случае лампы будут целее. Тоже самое, но в корпусе стоит в 2-3 раза дороже. По ламповым аудиоусилителям есть отдельная статья по выбору.

Характеристики:
Тип: ламповый предварительный усилитель
Тип ламп: 6j1 или 6j2, две штуки
Питание:12А 1А, джек 5525
Каналы аудио: два, стерео.
Регулировка: да
Размеры: 77 x 75 x 52mm

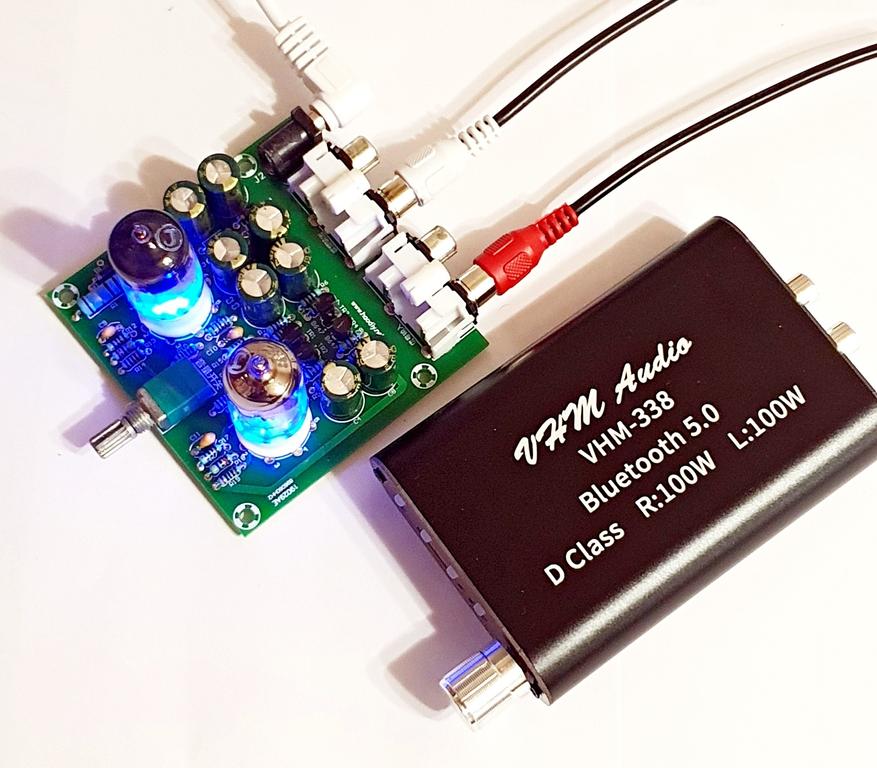

На фотографии дополнительно компактный усилитель мощности VHM-338 (Class-D, Bluetooth 5.0, 2x100W, USB, AUX), который я использую для работы в связке с ламповым предусилителем. В этом случае выход с лампового преда подключается на вход AUX VHM-338. В такой связке уже можно раскачать колонки типа Radiotehnika S-90.

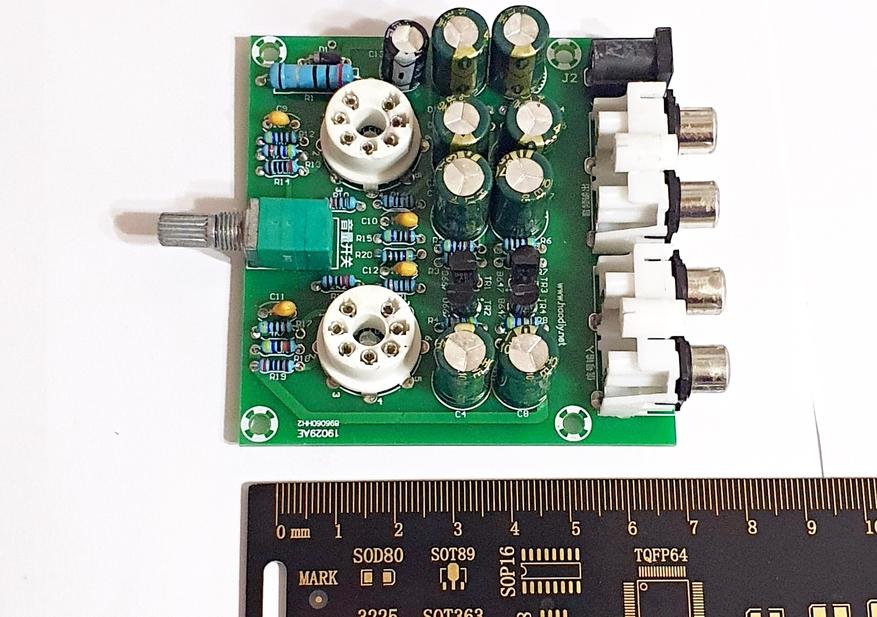

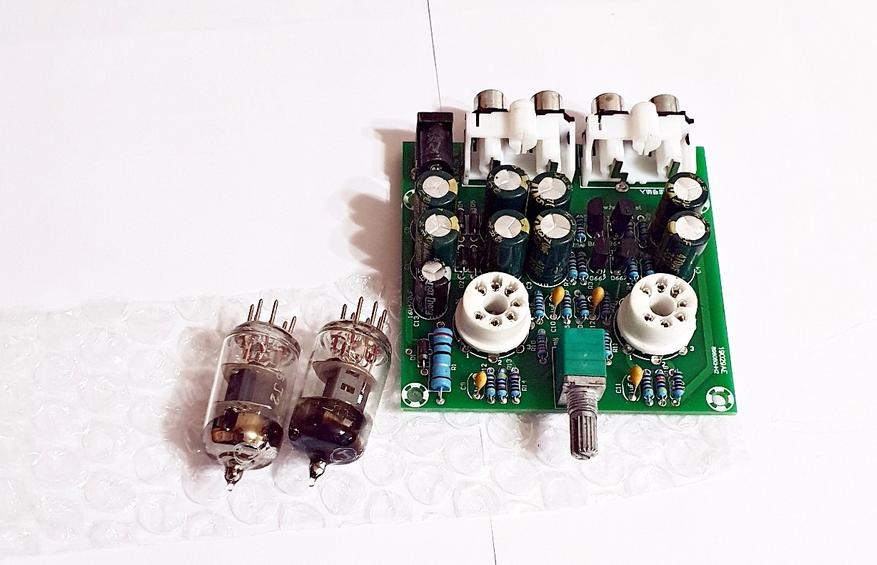

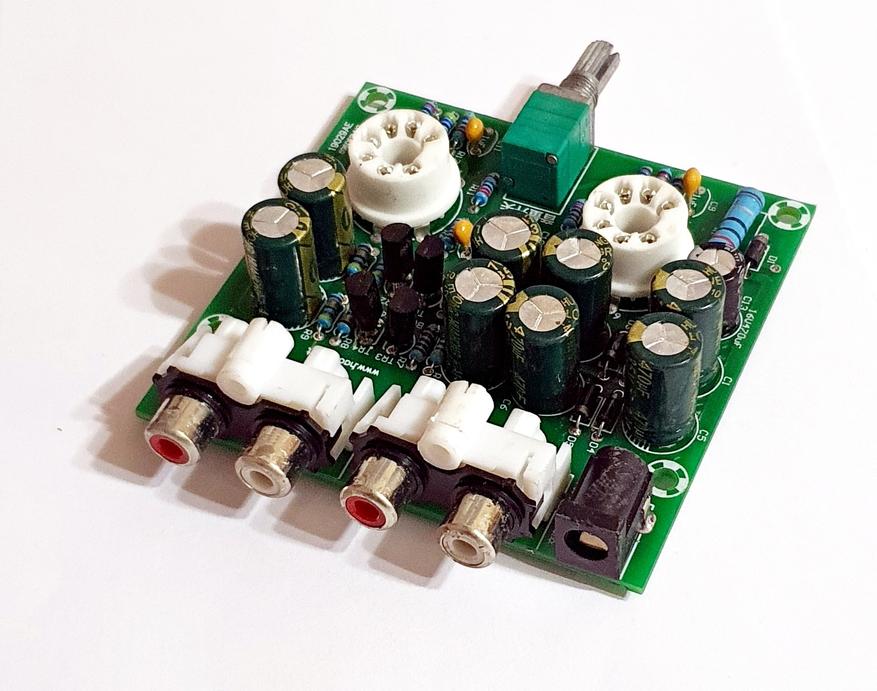

В комплекте была сама плата с распаянными компонентами, сокетами под лампы, а также две лампы. Запасных ламп не было, проводов для подключения тоже.

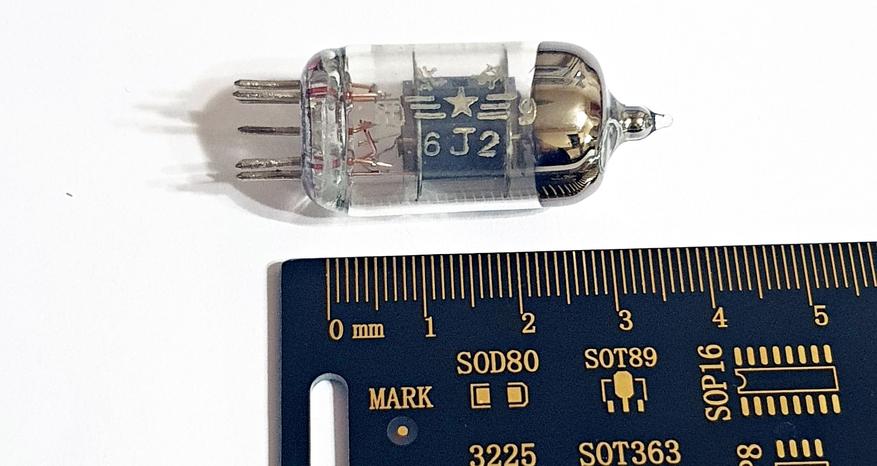

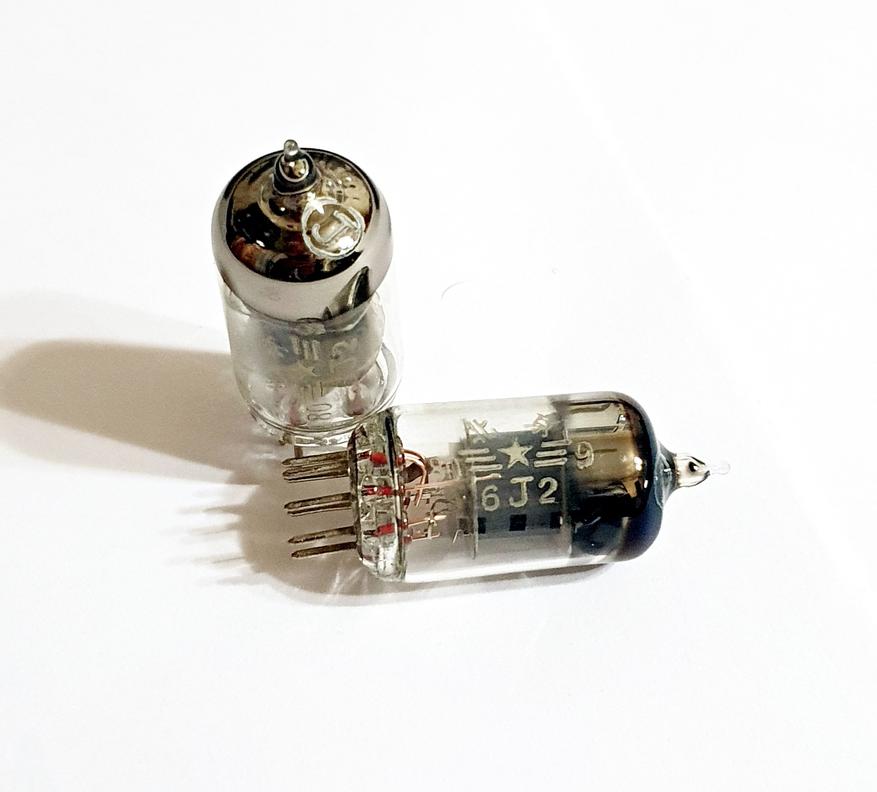

У меня в комплекте были пара ламп типа FE-6J2, но по отзывам могут быть и другие типы аналогичных ламп.


Обратите внимание, лампы идут с военной приемкой (китайской). Вот такая вот конверсия.

Мне повезло, что плата пришла в сборе. Было бы проблематично запаивать разъемы и сокеты для ламп. Да и прочей «рассыпухи» тут много. По сути собран каскад питания ламп и выходной каскад на биполярных транзисторах (класс АВ) с нулевым током покоя.

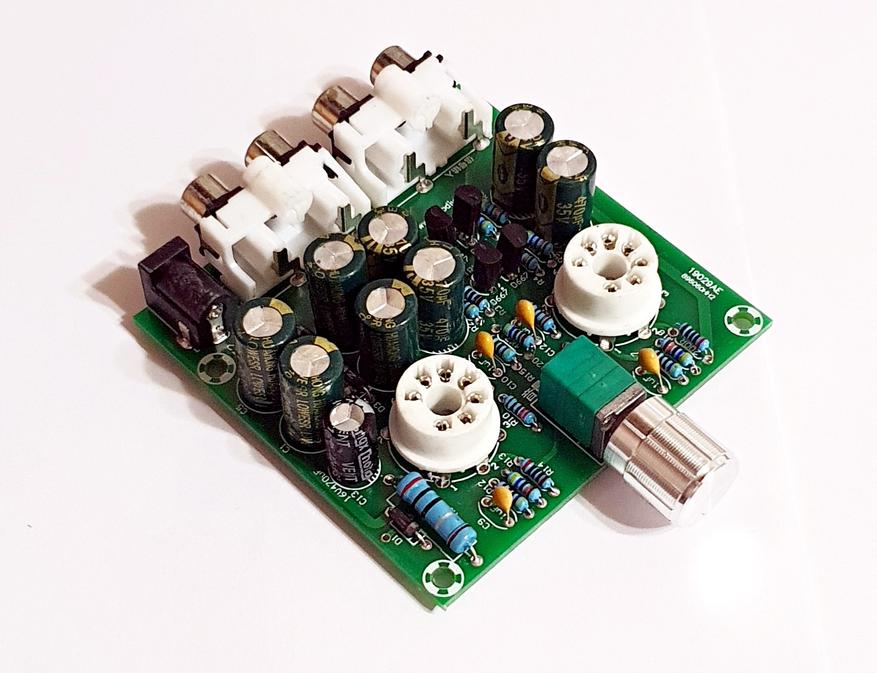

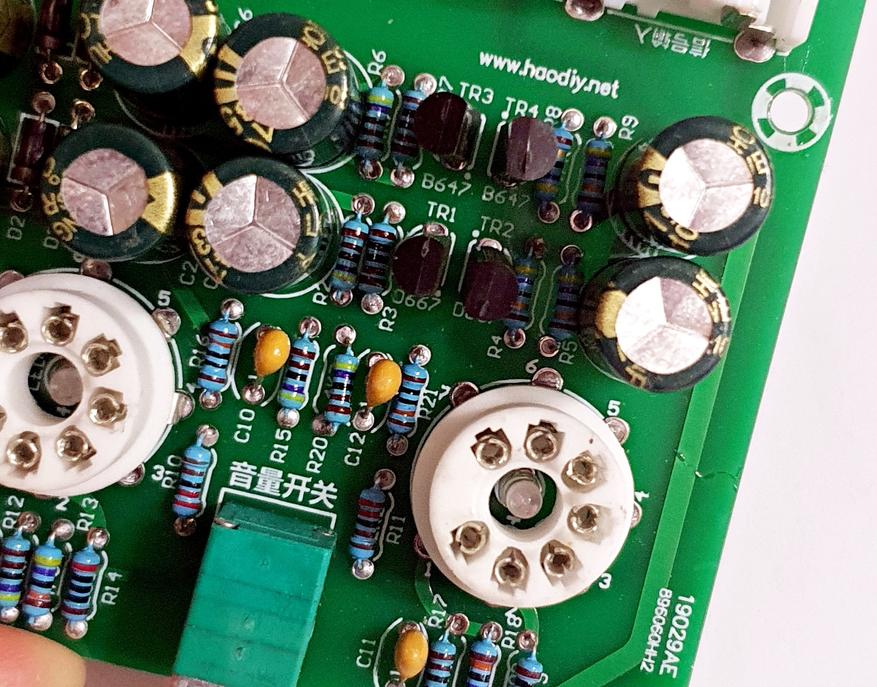

Маркировка на плате присутствует, но китайская. Слева входной блок (тюльпаны RCA красный и левый R/L каналы), справа — выходной блок (тюльпаны RCA красный и левый R/L каналы) аналогично.

В качестве фильтрации установлены восемь конденсаторов 470uF. Обратите внимание, внутри сокетов ламп впаяны синие светодиоды для подсветки ламп. Функции они не несут, просто красиво.

Выходные каскады усилителя собраны на комплиментарных парах транзисторов B647/D667.

В целом годный усилитель (особенно, если не забывать про стоимость $8), это дешевле оффлайновой цены одних ламп.

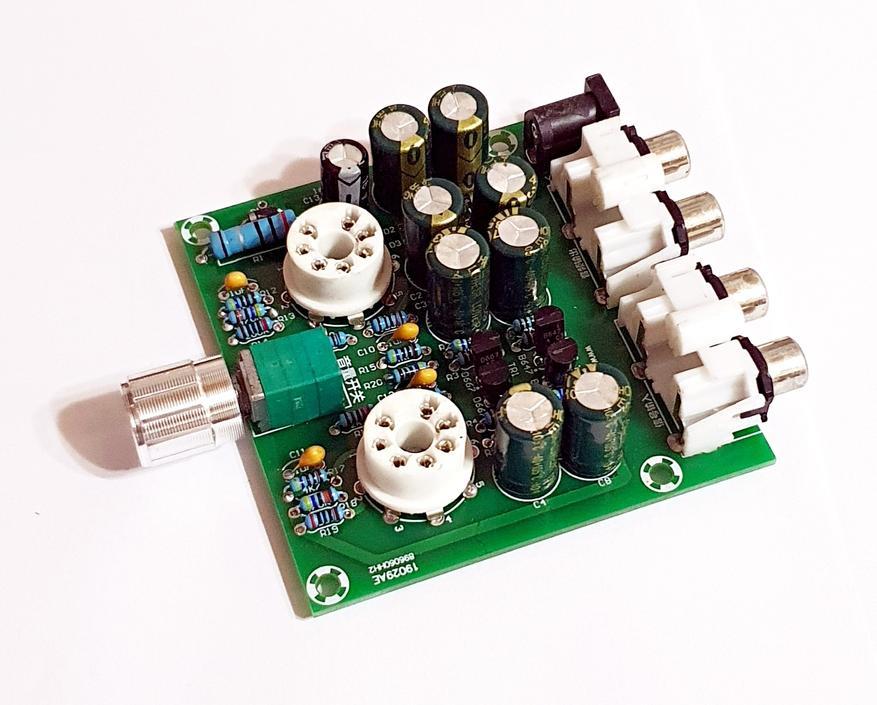

Лично мне не хватает корпуса для него. Плюс нужно будет искать ручку для потенциометра.

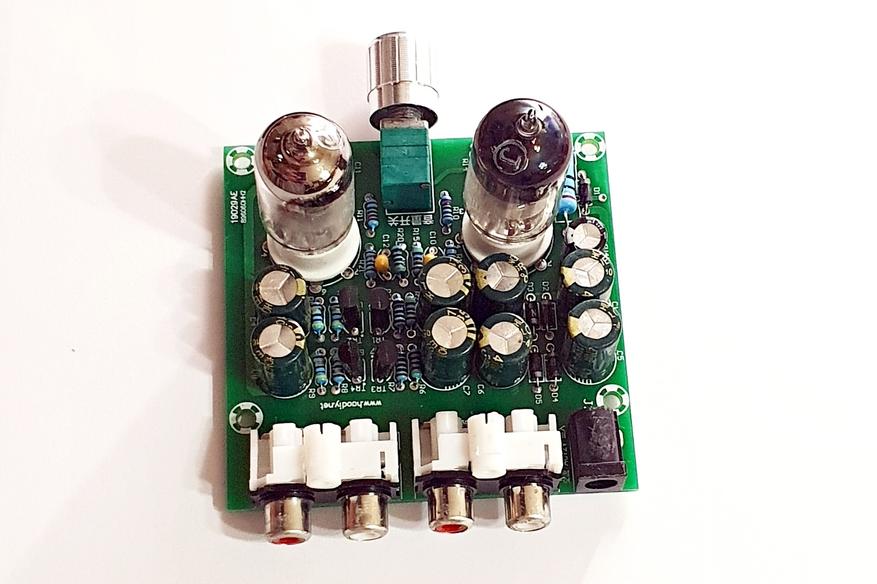

Аккуратно устанавливаем лампы в сокеты, внимательно смотрите место, где расположен «ключ».

Усилие при установке ламп не требуется, просто надежно и до конца фиксируйте ножки ламп в сокетах.

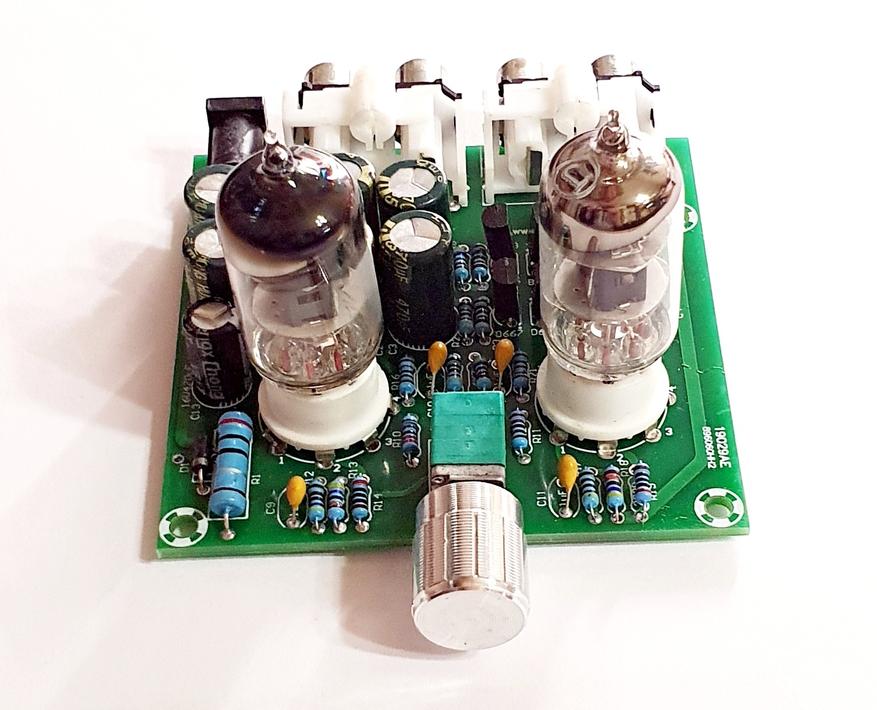

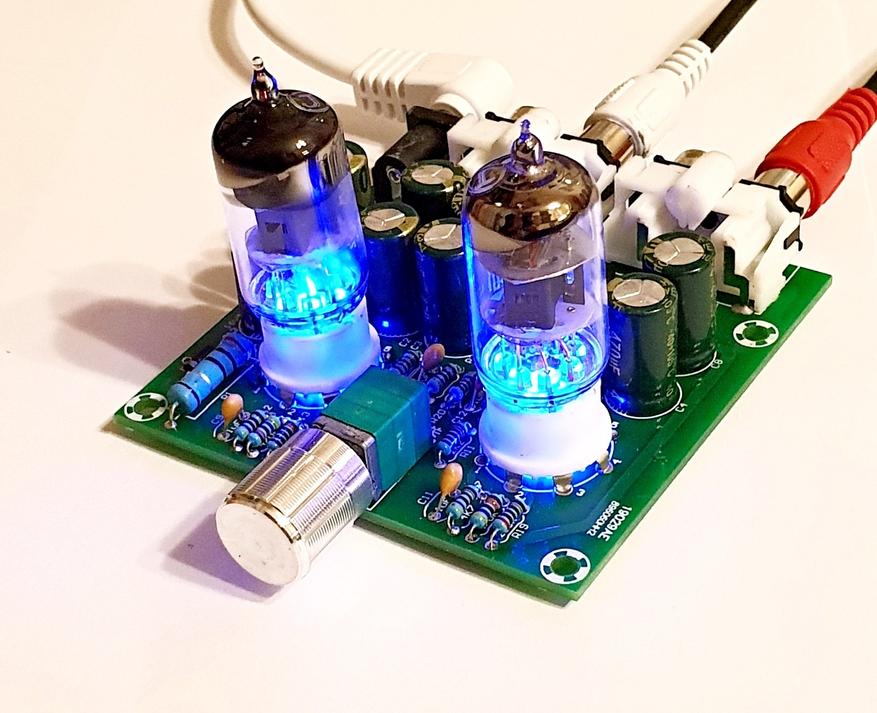

Внешний вид отпадный. Единственно, если и прятать усилитель в корпус, то таким образом, чтобы лампы были открыты или находились бы снаружи. Грех прятать такую красоту.

Подключение не хитрое — тюльпаны на вход-выход, и питание джек 5525 (5,5мм на 2,5 мм — стандартный). Блок питания подходит универсальный, или от домашних устройств типа настольной лампы. Потребляет не много, заявлено питание до 1А.

При повороте потенциометра усилитель включается. Сразу же загорается подсветка ламп. Смотрится необычно.

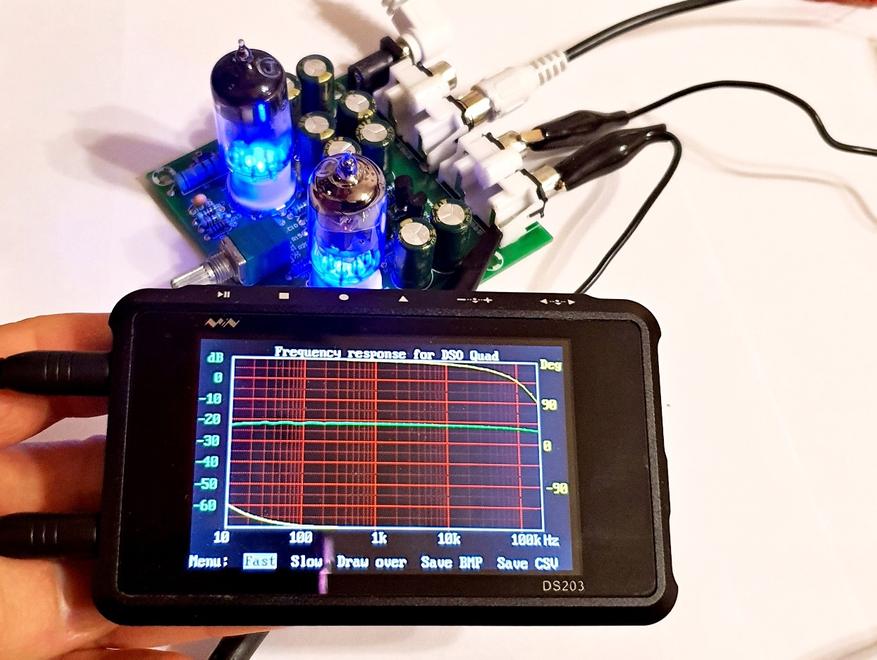

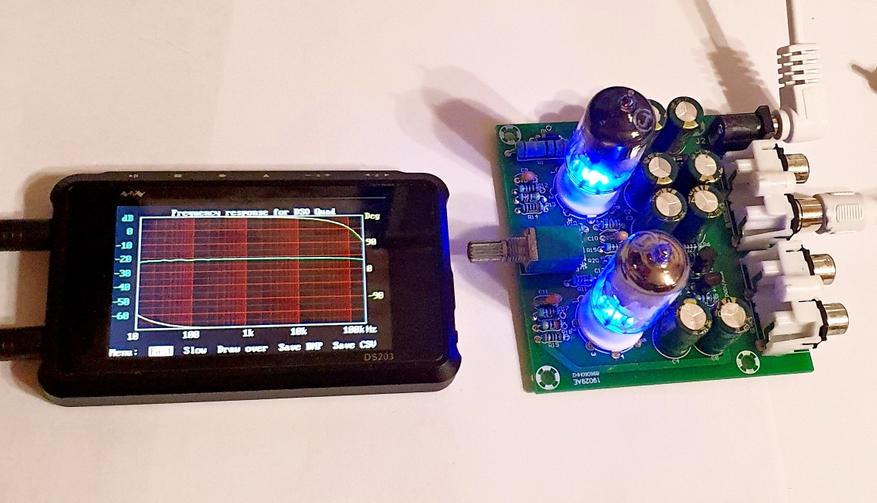

Я провел тест АЧХ — получилась практически линейная характеристика. Это идеальный предусилитель для наушников или домашней аудиосистемы.

Как было уже сказано где-то: ««Аппарат с совершенно сумасшедшей отработкой микродинамики – вибрации внутри основного тона толкаются друг с другом, создают незабываемую музыкальную картину. Микродинамика реально шикарна. Второй момент – это музыкальное разрешение – оно просто безумное, высочайшее» ©. Лампы дают бархатистые низы и прозрачные верхи — как раз то, что нужно для домашней аудиосистемы.

Ну и сразу ложка дегтя. Корпуса нет — нужно искать. Звук сильно зависит как от вашего источника (даже длинные провода могут «шуметь»), так и от блока питания (дешевое питание увеличивают гармонические искажения). В отзывах встречал про разбитые лампы (правда продавцы охотно меняют их, но это потерянное время). Могут быть непропаи в плате в транзисторном каскаде или в цоколях ламп, так как это все паяется в ручную. Из-за этого тоже могут быть вопросы к звуку.

Ну а в целом, это самый годный усилитель на лампах за свои $8. $10. Дешевле просто нет.
